Troca de power ic num Acer

Acer que nos chegou sem ligar, apesar de o carregador estar funcional. Ao verificar o circuito de power, segundo o esquema, chegou-se à conclusão que o power ic não estava funcional. Assim procedeu-se à sua troca.

Depois da troca e do teste em caixa aberta, montou-se tudo e fez-se o teste final, sendo entregue de volta.

Sub woofer Harman Kardon

Subwoofer com placa de power/amplificação queimada. Este problema acontece tanto nesta marca como na Jbl, porque ambas partilham esta mesma placa. Ao verificar os componentes, ambos os transistores queimaram, levando consigo algumas resistências. aparentemente ficou por aí, dado que os outros componentes pareciam funcionais após testes e medições. Procedeu-se por isso à troca dos componentes e algumas resistências, ficando como novo.

...

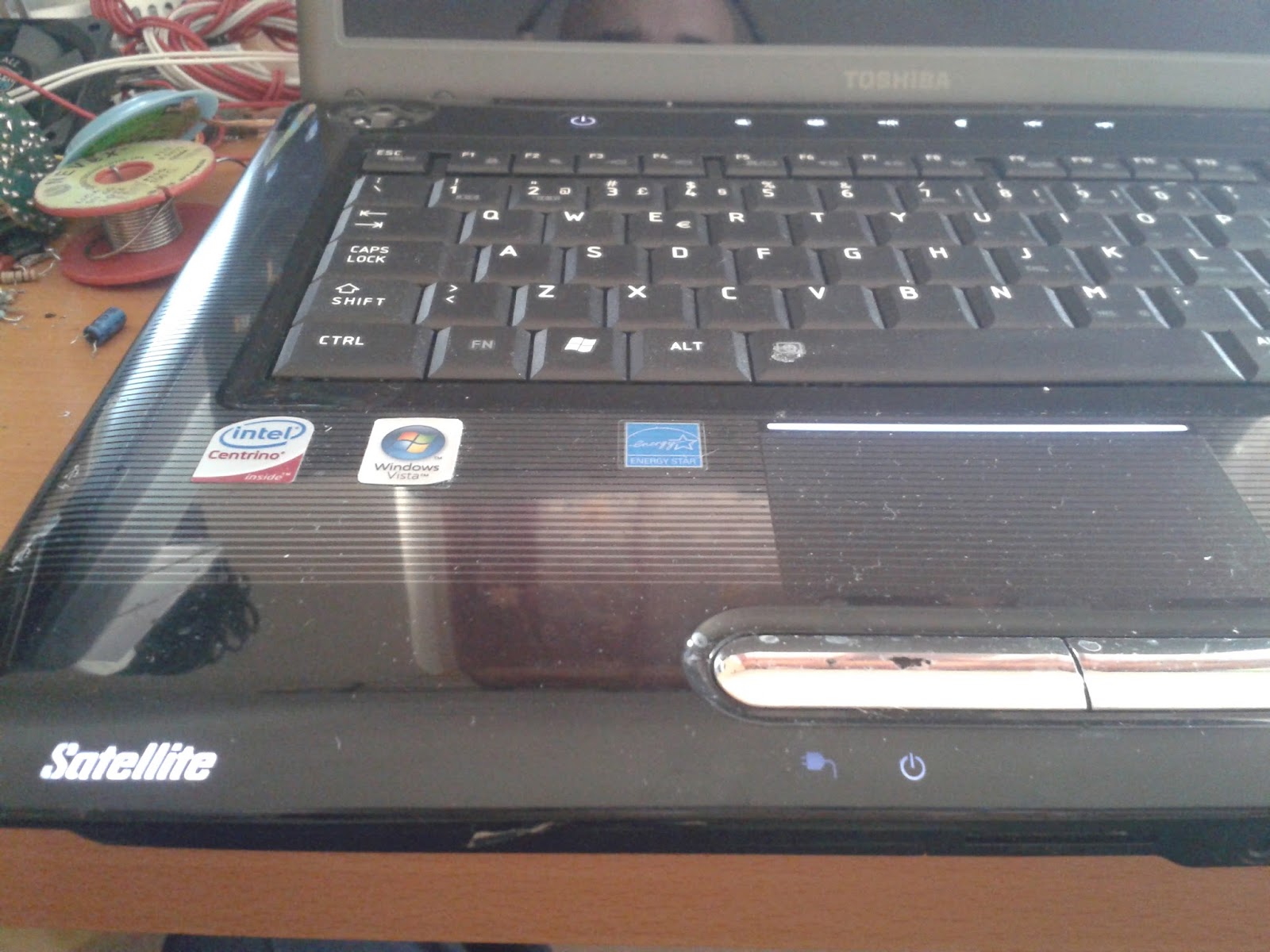

Toshiba A300

Toshiba Satellite A300 que tinha sido alvo de tentativa de reparação noutro local, chegou em muito mau estado. A avaria original era o portátil estar num ciclo continuo de ligar/desligar após poucos segundos. Nestes modelos, e excluindo algum problema com o circuito de power, normalmente este problema advém de falha dos condensadores acopolados ao circuito do cpu, os ínfames Nec Tokin. No caso ja nos chegou sem o nec tokin colocado, e as trilhas de cobre estavam mal tratadas. Assim, após limpar e restaurar dentro do possível estas trilhas, procedeu-se à soldadura de condensadores novos com valores perto do original, por excesso, e com características semelhantes, quer a nível de voltagem, como de esr.
O resultado não foi perfeito, porque como referido o portátil já tinha chegado em mau estado, no entanto ficou totalmente funcional.

As portas usb da board também estavam em mau estado, não fazendo a massa contacto; aqui teve de se recorrer a uma soldadura directa à massa, com a ajuda de fio de cobre e uma boa dose de solda. Não fica bonito, mas depois de montado não fica visível, e completamente funcional e bem reforçado. Não foi feita a troca porque os contactos de power e data estavam bem soldados.

Após o teste inicial de caixa aberta, montou-se tudo de volta e fizeram-se os necessários testes. Primeiro verificou-se que ao ligar o carregador a luz indicadora acendia, depois ligou-se o portátil e esperou-se o arranque até entrar no so.

Dentro do so, testou-se as portas usb reparadas (ao som de Warrior Soul, conforme se pode ver por detrás :)  ), e por fim deixou-se ligado por 24 horas, passando o teste e ficando pronto para entrega.

Samsung Gt-i9195

Samsung Galaxy S4 mini Gt-i9195 mal tratado, touchscreen partido e sem resposta, lcd sem imagem.

Depois de removida a frame com o lcd e o touch, preparou-se a aplicação de um conjunto novo. Para tal, teve de se retirar da frame antiga todos os componentes necessários, como os slots de cartão de memória, do simcard, fitas dos botões e câmaras, micro e colunas.

Depois de tudo devidamente "montado", foram levado a cabo os testes usuais.

Reparação de videoporteiro Ermax Er-200

Conjunto de videoporteiros de prédio todos com o mesmo problema; o botão de abertura da porta da rua não respondia.

Depois de desmontado o aparelho, verificou-se a falta de contacto entre o botão e o pcb, bem como os pontos de solda referentes às trilhas do botão de abertura em mau estado. Substituiu-se o botão (micro-switch) de pressão e refez-se as soldas.

Por último protegeu-se o local das soldas rectificadas, e testaram-se os aparelhos abertos e depois montados, num total de 4 aparelhos e outros tantos donos felizes ;) .

Reparação de som ambiente

Equipamento de alimentação de som ambiente em que o primário estourou todo (fusível e primário do transformador), bem como alguns componentes do secundário, como o transistor auxiliar de potência, e que também esteve sujeito à acção da humidade durante bastante tempo.

 Depois de limpar o pcb, e rectificar alguns pontos de solda, passou-se à identificação dos componentes afectados, quer visualmente, quer (em caso de dúvida) por verificação com multímetro, e sua posterior substituição.

Depois do teste "burn-in" em que ficou ligado 48 horas, foi devolvido a um dono satisfeito :)

Canon Mp 190 com código de erro

Esta multifunções da Canon dava erro de filtro entupido, ou seja o filtro responsável por recolher o excesso de tinta das limpezas das cabeças e das impressões no geral, estava saturado de tinta, logo a impressora não trabalhava até esta situação ser resolvida. Esta é uma reparação simples, apesar de nem sempre compensar, o que não foi este o caso.

Começou-se então o penoso  :) processo de desmontagem.






E finalmente começou a limpeza. Já que está aberta, mais vale limpar tudo o que for possível, desde o pó no interior, até aos restos de tinta no filtro superior, passando claro pelo filtro principal (inferior). Depois da limpeza feita, dado o filtro estar ainda em boas condições, foi feito um reset ao contador do filtro.

Ao efectuar o teste, a máquina mostra a inicialização correcta, e o estado de prontidão nas condições normais.

Por último, montou-se tudo de volta, e fez-se alguns testes, nomeadamente a impressão de estado dos contadores e das informações de equipamento e ROM, bem como o teste de cópia usando o scanner.

Equipamento finalizado e pronto :)
